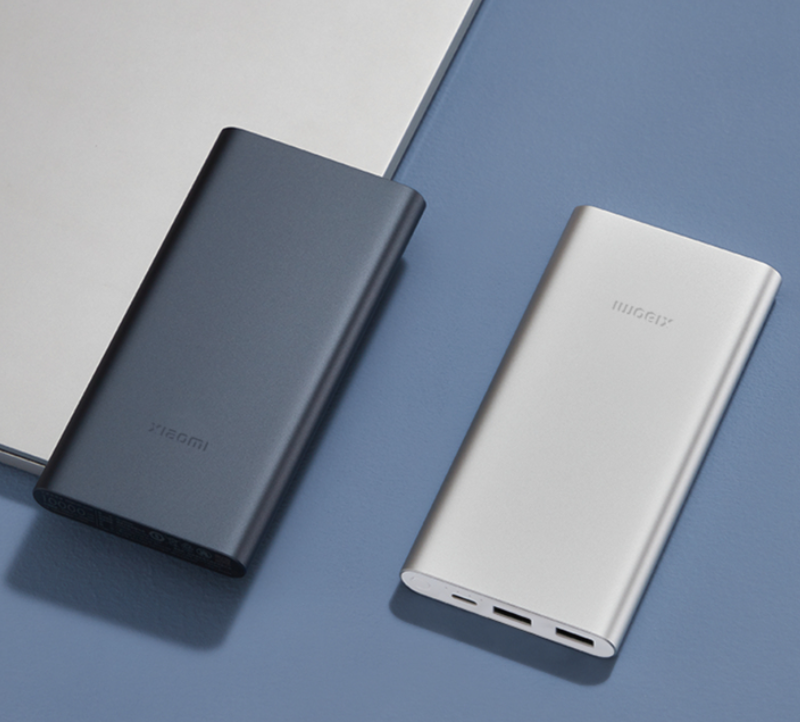

在當今社會，移動電源已經成為我們?nèi)粘Ｉ钪械谋貍淦贰３潆妼氉鳛橐环N便捷的移動電源，其電路
板設計對于整個產品的性能和使用安全性至關重要。艾能微將從充電寶電路板的作用與意義、電路原理、
電路設計、生產與檢測以及結論五個方面，全面介紹充電寶電路板設計的主要內容和要點。

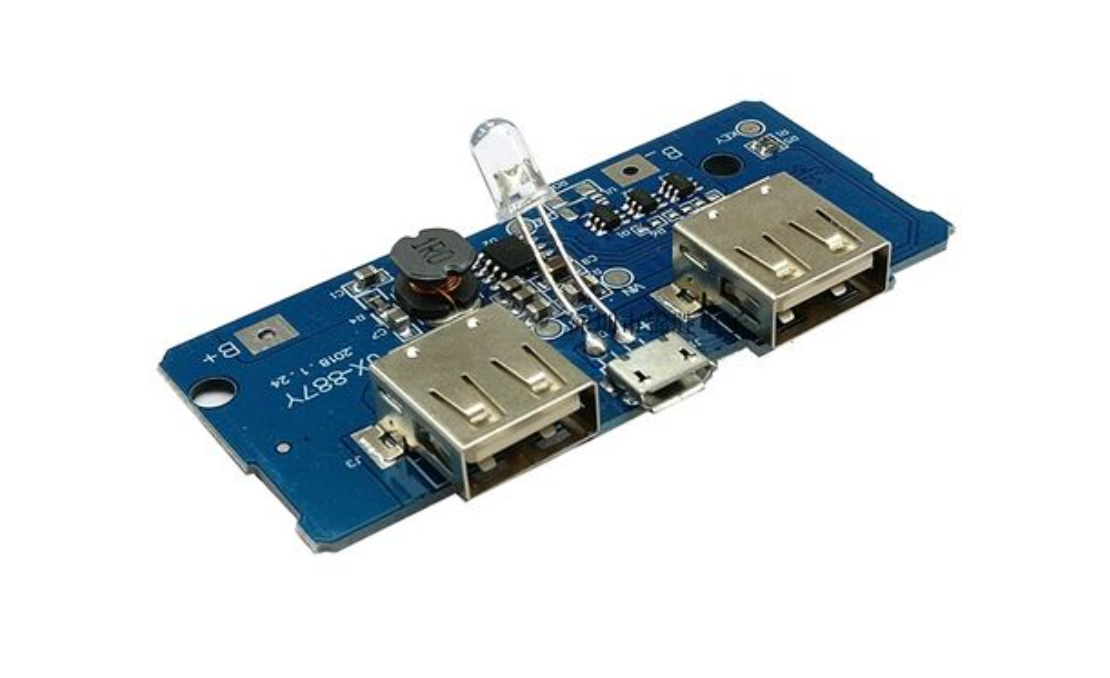

充電寶電路板的作用與意義

充電寶電路板是充電寶的核心部件，主要負責將輸入的電源能量轉換為適合移動設備使用的直流電。
電路板上的各個元器件通過特定的電路連接，實現對電能的儲存、轉換和輸出。一個優秀的充電寶電路
板設計可以提高能量的轉換效率，保障輸出電流的穩定性和安全性，同時還能實現智能化控制和保護功能。

充電寶電路原理

充電寶電路主要由以下幾個部分構成：

電源輸入模塊：將交流電轉換為直流電，為充電寶內部電路提供能量。

儲能模塊：將輸入的直流電儲存起來，通常使用鋰離子電池或聚合物鋰電池。

轉換模塊：將儲能模塊輸出的直流電轉換為適合移動設備使用的直流電，同時實現電壓和電流的調節。

控制模塊：通過對電路中各個元器件的監控和調節，實現對充電寶工作狀態的控制和保護。

保護模塊：當充電寶出現過充、過放、短路等情況時，通過保護模塊實現自動切斷電源、避免損壞移動設備和充電寶自身。

充電寶電路設計

電路組成

充電寶電路板主要由以上五個模塊組成，各個模塊之間的連接通過PCB板路實現。

參數設置

（1）輸入?yún)?shù)：交流輸入電壓范圍、直流輸入電壓范圍；

（2）輸出參數：不同設備的充電電壓和電流需求；

（3）儲能模塊參數：電池類型、容量、充放電電壓范圍等；

（4）轉換模塊參數：電壓和電流調節精度、轉換效率等；

（5）控制模塊參數：電量顯示、充放電狀態指示等；

（6）保護模塊參數：過充保護、過放保護、短路保護等。

元器件選擇

根據電路原理和設計需求，選擇合適的電阻、電容、電感、二極管、MOS管等元器件，確保電路的穩定性和安全性。

焊接工藝

采用合適的焊接工藝，將元器件按照設計要求焊接在PCB板上，確保電路的連通性和穩定性。同時，需要注意焊接的質量和細節處理，避免出現虛焊、漏焊等現象。

生產與測試

在充電寶電路板的設計和生產過程中，需要通過以下幾種方法進行檢測：

（1）功能檢測：對充電寶電路板進行完整的充放電測試，檢測各個模塊的功能是否正常；

（2）電氣性能檢測：檢測電路板的電氣性能參數是否符合設計要求；

（3）安全性能檢測：對充電寶電路板進行過充、過放、短路等安全性能測試，確保其安全性能符合標準；

（4）環境適應性檢測：在不同環境條件下測試充電寶電路板的工作性能和穩定性，高溫，低溫，潮濕，干燥等。
